三相綜合電力監控儀說明
三相綜合電力監控儀說明產品簡介
本監控儀為三相電力系統專用設備，集成高精度測量與通信功能，采用嵌入式設計，適用于變電站、配電柜等場景，實時監測三相電流，保障電力系統穩定運行。
核心功能
電流監測
精準測量每相電流，誤差≤±0.5%

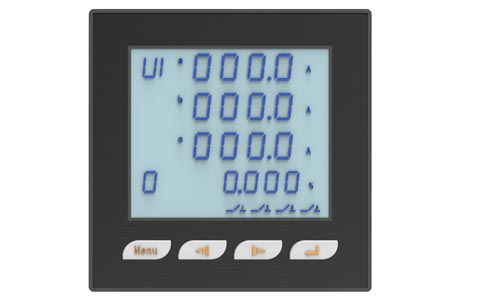

數碼管或液晶屏顯示實時數據（可選）
數據通信
RS485接口，支持Modbus協議
本地組網，數據傳輸至監控平臺
產品特點
高可靠性：工業級防護，適應-25℃~70℃環境
安裝便捷：標準尺寸（如96×96mm），接線簡單
靈活顯示：數碼管強光可視，液晶屏支持擴展信息
典型應用
變電站三相電流實時監控
高低壓配電柜過載預警
建筑、工廠能源管理
技術參數
技術參數 | 技術指標 | |
電力參數 | 電流 | 范圍：0.035~6A，精度：0.2% |
基本電流（Ib） | 1A，5A | |
通訊參數 | 通訊接口 | RS485接口 |
通訊協議 | Modbus_RTU協議與DLT645規約自適應 | |
波特率 | 1200bps,2400 bps,4800 bps,9600 bps | |
數據格式 | 8個數據位、1個停止位、無校驗 | |
使用環境 | 環境溫度 | -20℃～+70℃（正常工作） |
環境濕度 | ≤95% | |
工作電源 | 電 源 | AC220V/（AC85～265V/DC110～370V可選配） |
功 耗 | ≤3W | |
絕緣性能
| 抗電強度 | 外殼與端子之間大于AC2000V |
絕緣性能 | 外殼與端子之間大于100ΜΩ | |
抗 震 性 | 10～55～10Hz 2g 1min | |
抗 干 擾 | 符合GB/T17626.8-2006標準 | |
安裝方式 | 嵌入式安裝 | |
